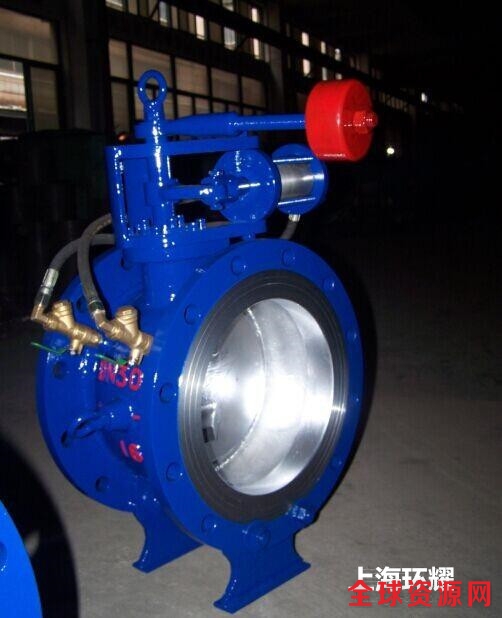

BFDZ701HX液力自动阀；是吸收微阻缓闭止回阀、液控蝶阀、多功能水力控制阀的基础上，研制而成的最新专利产品是水泵控制阀的新产品。它兼具电动闸阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系统安全。该阀是当前国内外结构最新颖、性能、运行最可靠的泵站新型控制设备，主要用于自动化给排水泵站的出水管上。BFDZ701HX液力自动阀由于体积小，特别适用于大口径管路系统。BFDZ701HX液力自动阀可广泛用于电力、冶金、石化、水司、市政、环保等的行业供排水系统。
二，BFDZ701HX液力自动阀的性能及特点
1，BFDZ701HX液力自动阀具有截流止回、轻载启泵、消除水锤等功能，一阀顶多阀，节省设备总投资。
2，BFDZ701HX液力自动阀的启闭由输送的介质驱动，与水泵自动联锁，无需人员与外力去操作，十分方便。
3，缓开启泵：启泵后该阀进口压力要达到预定值后，阀门才开启，可减小启泵电流，确保电机和电控系统安全；
4，BFDZ701HX液力自动阀节能效果显著：启闭件为斜置蝶板式，水流平顺，沿程损失与局部损失很小；
5，BFDZ701HX液力自动阀采用蝶阀结构，有体积小、重量轻的特点，占地空间小，降低土建成本；取消液控蝶阀的电—液控制系统，降低成本而又增加了可靠性和稳定性，减小耗电达到节能的目的。
三，BFDZ701HX液力自动阀的主要技术参数
|
序号 |
项 目 |
参数 |
|
1 |
阀门名称 |
液力自动阀 |
|
2 |
公称通径(mm) |
DN150-DN3000 |
|
3 |
公称压力(MPa) |
0.6-6.4 |
|
4 |
适用温度(℃) |
0～80 |
|
5 |
适用介质 |
清水、污水、原水、油品等 |
|
6 |
壳体试验压力 |
1.5PN |
|
7 |
密封试验压力 |
1.1PN |
|
8 |
最低动作压力 |
≥0.05MPa |
|
9 |
设计流速 |
1.5-3.0 m/s |
|
10 |
缓开时间 |
1-50秒可调 |
|
11 |
缓闭时间 |
3-150秒可调 |
|
12 |
快关时间 |
1-2秒 |
|
13 |
水锤峰值 |
≤1.5倍水泵出口额定压力 |
BFDZ701HX液力自动阀主要外形尺寸
|
公称通径 |
尺寸(mm) |
|||
|
L |
H |
B1 |
B2 |
|
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |
